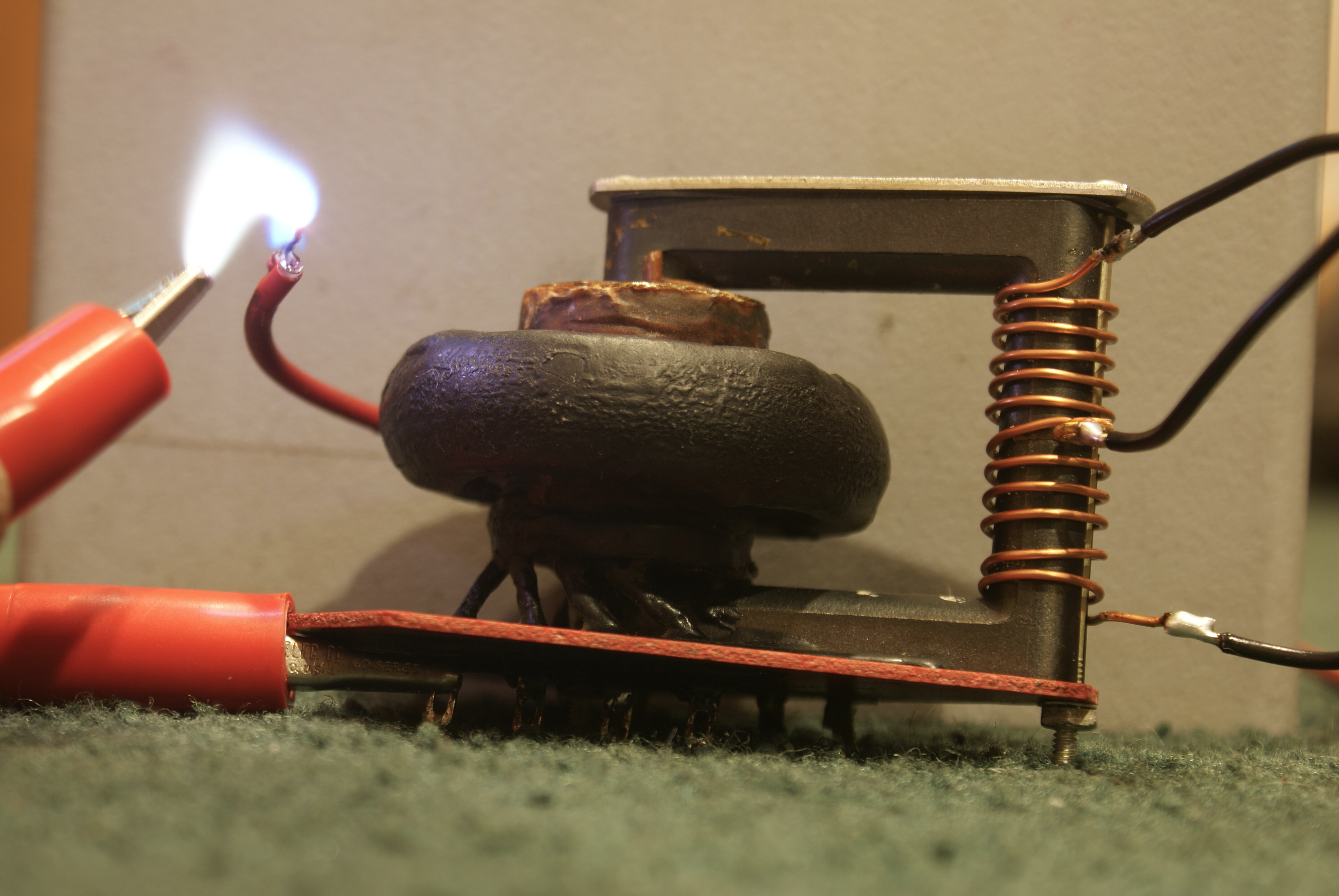

Un flyback es un tipo de convertidor de energía utilizado en electrónica de potencia. También se conoce como transformador flyback, convertidor flyback o transformador resonante flyback. Es ampliamente utilizado en fuentes de alimentación, monitores de pantalla de tubo de rayos catódicos (CRT), televisores antiguos y otros dispositivos electrónicos.
El flyback es un convertidor de energía basado en el principio de almacenamiento de energía en un transformador y su posterior liberación. Consiste en un núcleo de transformador, un interruptor (como un transistor o un MOSFET), un diodo y condensadores.
El funcionamiento del flyback se basa en dos etapas principales: almacenamiento de energía y liberación de energía.
Durante la etapa de almacenamiento de energía, cuando el interruptor está cerrado, la corriente fluye a través del primario del transformador y la energía se almacena en el campo magnético del núcleo del transformador. Al mismo tiempo, el diodo se encuentra en estado de corte, impidiendo que la corriente fluya hacia el secundario del transformador.
En la etapa de liberación de energía, el interruptor se abre bruscamente, generando una alta tensión en el secundario del transformador debido a la desaparición del campo magnético. Esta tensión más alta se rectifica mediante el diodo y se almacena en un condensador de salida. Luego, el condensador suministra la energía a la carga.
El flyback permite obtener una salida de voltaje regulada y aislada mediante el control de la relación de transformación entre el primario y el secundario del transformador, así como el control de la duración de la conmutación del interruptor.
Además de su uso en fuentes de alimentación, el flyback también se utiliza en aplicaciones como la retroiluminación de pantallas LCD, generadores de alto voltaje, cargadores inalámbricos, sistemas de iluminación LED y otros dispositivos donde se requiere una conversión eficiente de energía.
